方孔全行程激光卡盤是一種高精度、高效率的激光夾具。應用于激光切管機，用于夾緊和輸送各種類型的管材，包括圓管、方管、矩形管、槽鋼、工字鋼、角鋼和不規則管。

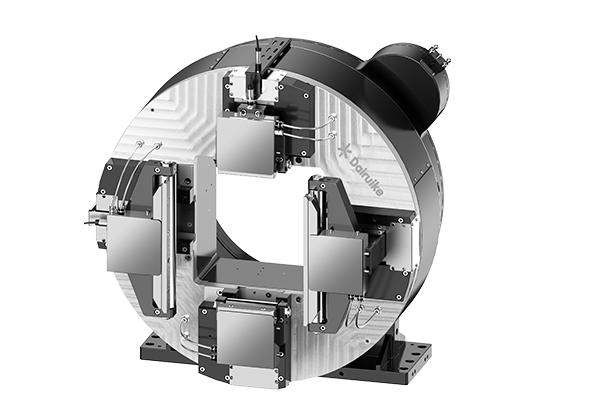

DRK-360FS 激光卡盤是專為重金屬管材加工領域設計的創新設備。

下面我們將詳細介紹 360FS 方孔全行程激光卡盤的安裝。

全行程設計的優點：方孔全行程激光卡盤的“全行程設計”是其亮點之一。這種設計使卡盤能夠自動適應不同直徑的管材，而無需更換卡爪。無論是小直徑管（如直徑為 20 毫米）還是大直徑管（最大 360 毫米），都可以牢固準確地夾緊，減少頻繁更換夾具的需要。全行程設計可以大大提高生產線的效率和穩定性。

夾緊力強，承載能力強：卡盤夾緊能力強，可安全夾緊重達1噸的管材。寬窄滾輪設計，可牢固固定管材，確保工件在激光切割過程中不會松動或移動。對于大口徑、重型管材，尤其是切割過程中容易變形或打滑的管材，卡盤強大的夾緊能力提供了重要的保護，使切割過程更加精確可靠。

由于方孔全行程激光卡盤無需更換卡爪即可處理不同規格的管材，因此大大減少了因更換夾具而導致的停機時間。這種快速無縫的轉換使生產過程更加高效，尤其是在大批量生產和多品種切割任務中，可以避免不必要的工時浪費，確保最大的生產效率。

可選配增加拉料卡爪

基本設計：滾輪和齒形卡爪

方孔全行程激光卡盤通過在滾輪卡爪上增加齒形卡爪來提供支撐和拉料的功能。這種設計在厚管材加工中具有明顯的優勢。配置此功能的前卡盤可在三卡盤或四卡盤配置的型號上實現工件過孔拉料切割，滿足雙生卡盤的功能。

1. 滾輪卡爪：滾輪卡爪主要用于支撐功能，當不需要拉動時，齒形卡爪低于滾輪表面，只有滾輪卡爪夾持工件，當作支撐卡盤使用可以實現長成品工件加工。

2. 齒形卡爪：需要拉料功能時，滾輪卡爪和齒狀卡爪都張開到最大位置。齒狀卡爪先夾持，齒面凸出滾輪表面；然后夾緊，  使?jié)L輪卡爪帶動齒狀卡爪夾持住工件，此時只有齒狀卡爪夾持住工件，實現拉料切割。

方孔全行程激光卡盤的靈活設計借助可選的拉料卡爪，可以在拉料和支撐功能之間靈活切換，進一步提高了加工效率和靈活性。

配合整機的其他結構，通過系統控制，實現雙生卡盤功能，簡化了操作過程。這種優化不僅提高了加工效率，而且降低了多卡盤組合的復雜性和維護成本，為高效加工提供了更經濟可靠的解決方案。

拉料和支撐功能之間的切換自由度、人工干預和操作。對提高生產效率和降低人工成本起著重要作用，尤其是在大規模生產和高頻加工環境中，自動化技術可以使生產更加高效和穩定。

綜合優勢：

1. 大方孔 370x370mm，適用于方圓管和 360mm 以內的異形管，標配 10-32# 工字鋼和通道。

2. 選配增加拉料卡爪，在三卡或四卡配置的機型上可實現工件過孔拉料切割,滿足雙生卡盤的功能。

3. 多種側掛設計可選，完全適應整機，突出了產品設計的差異和優勢。

4. 采用高剛性后夾，支撐上下 12 米單管重量 1000 kg 的管材

方孔全行程激光卡盤的設計，通過寬窄雙滾輪和齒狀卡爪的組合，實現了支撐和拉料功能的快速切換，大大提高了卡盤在重型管材加工中的靈活性、效率和精度。這種設計不僅拓寬了激光切割的應用場景，而且大大降低了對人工操作的依賴，提高了生產線的自動化水平和整體運行效率，是解決大口徑和重型管材激光切割問題的理想選擇。

從圓孔到方孔的全面迭代，賦予激光切管卡盤更高的加工精度和穩定性，可根據您的需求量身定制，為您量身定制專屬的方孔全行程激光卡盤，幫助您的整機達到更高的標準和性能。
