規格 | 外徑 (mm) | 通孔直徑 (mm) | 中心高度 (mm) | 總質量 (Kg) | 慣量 (K g.cm2) | 重復定位精度 (mm) | 回轉精度 mm |
| DRK74HZG-A | Φ1430 | Φ740 | 720±0.05 | 1760 | 2480000 | ≤0.15 | ≤0.15 |
| 規格 | 單爪行程 (mm) | 單爪推力 (Kg.f) | 加工范圍 (mm) | 許用氣壓 (M pa) | 額定轉速 (rpm) | 最小夾持壁厚 (mm) | 保壓時間 (h) |
| DRK74HZG-A | 67.5 | 2200 | 50-730 | 0.4-0.9 | 30 | ≥5 | 12 |
在不同應用場景下，所需管材直徑、長度、類型、重量都不盡相同，傳統加工無法滿足多類型重管加工行業發展需求

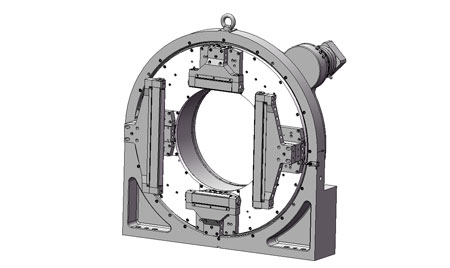

DRK-740圓孔重載激光卡盤內部齒輪齒條傳動，傳動件熱處理合理，確保長期使用無磨損，保障精度穩定性；其整體布局“短懸臂結構”，即卡爪的夾持點與軸承座的支撐點距離較近，使卡盤重心靠近軸承座，增強了強構穩定性高；軸承座采用鑄件，軸承、軸承座包圍的設計，不僅縮短切割懸臂，減少軸承的額外傾覆力矩，還有效延長軸承壽命，保證切割精度；
DRK-740前后卡盤減速機，均采用一體式鑄件，與軸承軸承座強強連接，法蘭盤連接穩定性高，安全可靠，減速機支架無脫落可能。整體防護，確保內部不進粉塵廢渣，內部運動零件可以定期潤滑，零件使用壽命長，維護間隔時間長。這些精細設計和堅固結構使DRK-740成為可靠、耐用的重載切管卡盤，適用于各種重管加工行業。
適用范圍
重載激光切割卡盤打破常規設備加工局限，提供多類型重管夾持，管材使用場景更多樣。
順應多品種重管加工的行業趨勢，戴芮珂740卡盤迅速服務于橋梁隧道，工程機械、鋼構橋梁等行業，賦能企業轉型升級
